Kết cấu khung kèo thép mạ siêu nhẹ 2 lớp Steeltruss

Đánh giá sản phẩm
300.000₫
Thương hiệu: STEELTRUSS
Tình trạng: Còn hàng

Hệ giàn thép mạ  STEELTRUSS® chống gỉ lợp ngói 2 lớp là hệ khung được ưa chuộng và phổ biến nhất hiện nay sử dụng cho mái đóng trần thạch cao hoặc la phông.
Cấu tạo: Cầu phong, xà gồ làm khung chữ A C75(C75.75, C75.100), C100(C100.75 hoặc C100.100) và rui mè TS40.60.

 Hệ giàn thép mạ STEELTRUSS® chống gỉ lợp ngói 2 lớp là tổ hợp từ các thanh C75(C75.75, C75.100), C100(C100.75 hoặc C100.100) và rui mè TS40.60 làm từ thép mạ hợp kim nhôm kẽm

cường độ cao G550 AZ100 hoặc G550 AZ150 (5500kg/cm2) được liên kết bằng pal liên kết L định vị vào dầm bê tông bằng buloong nở quy cách M100*100m hoặc M120*120m tạo thành các
khung kèo hình chữ A. Các khung kèo được tính toán và thiết kế riêng bằng phần mềm Supracadd tạo độ chính xác và phù hợp riêng với từng loại mái nhà.

Kết cấu khung vì kèo 2 lớp STEELTRUSS® được thiết kế nhiều dạng khác nhau để phù hợp với từng kết cấu mái. Ví dụ như mái bánh ú thường sử dụng dạng bán kèo, nhà mái Thái thì thường sử dụng dạng hình chữ A....Nhưng nhìn chung, các vì kèo đều được thiết kế theo dạng zích zắc gồm những thanh cầu phong C75.75, C75.100 hoặc C100.100 khoảng cách dao động mỗi thanh chống từ 900mm-1200mm để tăng sức chịu lực cho toàn bộ tải trọng của mè và ngói lên thanh giằng bụng.
 A. CÁC DẠNG KẾT CẤU VÌ KÈO 2 LỚP CỦA STEELTRUSS®:

các dạng khung kèo 2 lớp Steeltrusskết cấu khung kèo 2 lớp

CÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆTCÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆTCÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆT



                                            Vì kèo chữ A                                                                                                   Liên kết kèo chữ A

 liên kết vít kèo



           CÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆT

                                                        Vít liên kết kèo thép STEELTRUSS được chúng tôi nhập khẩu từ Nhật, an toàn với môi trường và chống rỉ tốt.

CÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆT

                                                                   Liên kết máng xối cho khung kèo 2 lớp.  Điều đặc biệt mà chúng tôi đem đến cho khách hàng là loại máng xối inox chuyên biệt

Khung thép mạ STEELTRUSS®  được định vị vào dầm bê tông bằng bat L bằng buloong đạn với kích thước M100x120mm hoặc M12X150mm, khoảng cách khung kèo từ 1100-1200mm.
B. Lito lợp ngói: Thường được sử dụng là thanh TS40.60 hoặc TS40.50. Các thanh mè lito được định vị lên các thanh vì kèo lợp ngói bằng vít không gỉ tự khoan xuất xứ từ Nhật Bản
AKIS WAKAI (không chứa crom), khoảng cách mè tùy theo loại ngói
+ Ngói 10 viên/m2 khoảng cách mè: 320-350mm.
+ Ngói 22 viên/m2 khoảng cách mè: 270mm.
Mè chân TS61.60 hoặc TS61.75 làm đuôi đỡ đuôi ngói cuối cùng.

CÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆTCÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆT



Lito TS40.50 và TS40.60 làm thanh đỡ ngói.

C. TIÊU CHUẨN THIẾT KẾ KHUNG KÈO THÉP STEELTRUSS® 2 LỚP

Sản phẩm hệ khung kèo thép mạ  STEELTRUSS® được sản xuất theo tiêu chuẩn của Australia (Úc)
Thông Số Kỹ Thuật: Khoảng cách tối ưu cho tưng khung kèo chữ A là 1,2m

Tiêu Chuẩn Thiết Kế:

- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
- Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996
Trọng Tải Cho Phép
- Tỉnh tải(kg/m2) :
+ Ngói 60 kg/m2 (n=1.1)
+ Trọng lượng bản thân kèo: 15kg/m2.
+ Trần: 10kg/m2.
- Hoạt tải: 30kg/m2 (n=1.2)

D. KHUNG KÈO 2 LỚP ĐƯỢC SỬ DỤNG TRONG TRƯỜNG HỢP NÀO?

Khung kèo 2 lớp STEELTRUSS®  được sử dụng làm mái nhà Thái , mái biệt thự khi kết cấu mái không cần sử dụng khoảng không gian tần áp mái,
dùng để đóng trần thạch cao, la phông.

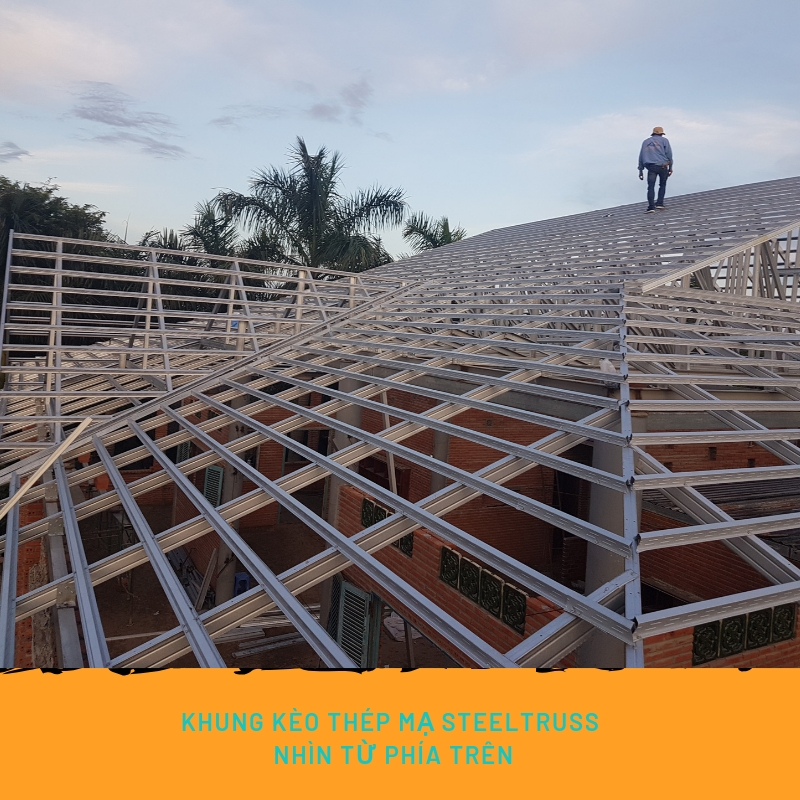

kết cấu khung kèo thép 2 lớp STEELTRUSS




E. ƯU ĐIỂM CỦA HỆ  THÉP MẠ 2 LỚP LỢP NGÓI STEELTRUSS©

- Trọng lượng siêu nhẹ, nhẹ hơn gấp 3 lần so với mái dùng thép hộp thông thường., độ bền cao hơn 8 lần.
- Hệ giàn thép mạ Steeltruss không cần phải sơn, không cần chế độ bảo dưỡng mà độ bền lên đến 25 năm. Bảo hành chống gỉ, chống thủng 20 năm.
- Thiết kế chính xác bằng phần mềm chuyên dụng của Úc Supracadd .
- Độ chính xác cao, không có mái võng, không lượn sóng.
- Kháng mối, côn trùng, chống cháy, thân thiện với môi trường.
- Linh hoạt trong quá trình sử dụng, tái sử dụng.

F. GIÁ CẢ CỦA KHUNG KÈO THÉP 2 LỚP LỢP NGÓI STEELTRUSS® NHƯ THẾ NÀO?

Tùy theo từng kết cấu mái và từng địa điểm, diện tích khác nhau  mà hệ khung thép 2 lớp lợp ngói có giá cả khác nhau. Thường thì giao động từ 280.000đ/m2 đến 350.000đ/m2.

Quý khách có thể tham khảo thêm tại địa chỉ sau:

MUA KHUNG KÈO THÉP STEELTRUSS Ở ĐÂU?

Chúng tôi thi công trên Toàn Quốc. Quý khách có thể liên hệ trực tiếp với chúng tôi theo địa chỉ sau:

 CÔNG TY CỔ PHẦN PHÁT TRIỂN XÂY DỰNG NHÀ VIỆT

VPĐD :  Lầu 1, 170-170 Bis đường Bùi Thị Xuân, P.Phạm Ngũ Lão, Q.1, TP.Hồ Chí Minh

Tel     : 08 682 66655 - Fax: 08 62 91 01 11 - Hotline: 0908 974 585

Web: https://thepmamaingoi.vn -   Email : nv.steeltruss@gmail.com

Nhà máy: 222, Quốc lộ 1k, P.Linh Xuân, Quận Thủ Đức, TP.Hồ Chí Minh

Fanpage: https://www.facebook.com/thicongmainhatrongoibangthepsieunhe/

Quý khách có thể tham khảo thêm dự án của công ty chúng tôi TẠI ĐÂY!



XEM THÊM:

BÁO GIÁ TRỌN GÓI THI CÔNG KHUNG KÈO THÉP STEELTRUSS® MÁI NGÓI

CÁC MẪU MÁI NHÀ THÔNG DỤNG HIỆN NAY
